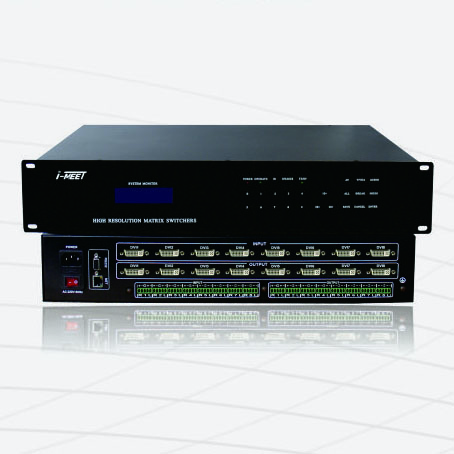

MT-DVI0808高清矩阵

MT-DVI0808高清矩阵
艾玛拓MT-DVI0808是一款用于数字视频(DVI)信号的8路输入8路输出矩阵切换器。接收来自计算机的DVI信号,音频支持平衡传输及非平衡传输、独立缓冲的输出信号。音视频支持同步/异步切换。DVI数字输出信号可以用标准的DVI电缆传输至15米。采用可编程逻辑阵列电路(FPGA),性能更稳定;内置轮循切换功能,能任意设定间隔时间和通道;支持现场断电保护功能,具有断电记忆功能、LCD液晶显示通道状态、带输入前端精确自适应补偿。支持输入信号状态监测,能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载。控制方式:红外控制、电脑控制、中控控制及面板控制。
  • 产品概述
  • 详细参数

功能特点:

Ø 8路DVI数字高清信号输入;8路DVI数字高清信号输出,可完全交叉切换;

Ø 8路音频输入,8路音频输出;可与视频同步或者异步完全交叉切换,支持平衡/非平衡传送

Ø 内置64组场景存储功能,能直接在面板或者红外线遥感操作

Ø 特有TCP/IP网络控制管理功能,能通过以太网控制;(可选配)

Ø 具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用;

Ø 兼容市场所有同类产品的代码和指令;

Ø 采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息,直观方便 ;

Ø 可设置ID地址实现多机级联,最多可以级联255台矩阵。

产品参数

视频部分:

♦视频放大器带宽:1.65GHz;

♦单路连接信号范围:高达1080p 1920*1200 60Hz;

♦垂直频率范围:50-80Hz;

♦视频输入连接端口:DVI-D母头(25针);

♦视频输出连接端口:DVI-D母头(25针);

♦电平标准:T.M.D.S 2.9V/3.3V,

♦时钟抖动:<0.15Tbit

♦功耗:50W

♦电源:AC 100-240V 50/60Hz



音频部分:

频响:20Hz~20kHz +1/-3dB

立体声通道隔离:>80dB@1kHz

共态抑制比 :>75dB@20Hz-20KHz

增益误差 :±0.1Db

支持平衡及非平衡传送
